MP3000iec-serien

MP3300iec

Översikt

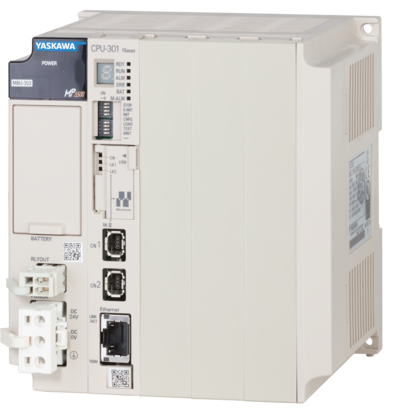

MP3300iec är en kompakt styrenhet för maskinstyrning med 4, 8 eller 20 axlar för synkroniserad styrning. IEC-programmeringsamt centrumstyrd driftsättning med MECHATROLINK-III motion-nätverk.

En mjukvaruplattform, MotionWorks IEC, ger effektiv programmering och hantering av applikationer inom standardmiljö IEC 61131-3
Avancerad camming- och gearingfunktion
Det öppna Ethernetbaserade motionnätverket i MECHATROLINK möjliggör maskinkonfiguration från en och samma plats med endast ett verktyg. Genom att använda servosystemets autotuning minskar tiden för driftsättning
Öppen standard EtherNet/IP och Modbus/TCP för att kunna kopplas till alla HMI och PLC på marknaden
Styrenheten kan driva lokala förstärkarutgångar. När bara ett fåtal utgångar är nödvändiga minskar både kostnader och behovet av utrymme i apparatskåpet
Bibliotek möjliggör import av tidigare utvecklad kod
Många valmöjligheter – välj bland de tio extrakort som erbjuds för kortplatsen för att matcha specifika maskinkrav

Teknisk data

Styrda axlar
4, 8, 20, 32, 62

I överensstämmelse med standard
cUL, CE, UL

IEC-överensstämmelse
✓ Ja

Antal tillvalsmoduler
8

Motion Network Fieldbus
MECHATROLINK-III, Ethernet/IP

Nerladdningar

Namn
MPiec Series - Machine Controller Overview; Brochure No, YEU_MuC_MPiec_DE_V3 Brochures \| tyska	Brochures	tyska
MPiec Series - Machine Controller Overview; Brochure No, YEU_MuC_MPiec_EN_V3 Brochures \| engelska	Brochures	engelska
MPiec Series - Machine Controller Overview; Brochure No, YEU_MuC_MPiec_FR_V3 Brochures \| franska	Brochures	franska
Base Unit with DC Power Supply, 3 Slots, MP3300iec JEPMC BU3303-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE \|	CAD/CAE
Base Unit with DC Power Supply, 1 Slot, MP3300iec JEPMC BU3304-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE \|	CAD/CAE
Base Unit, 5 Slots, MP3200iec JEPMC BUB3005-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE \|	CAD/CAE
Base Unit, 8 Slots, MP3200iec JEPMC BUB3008-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE \|	CAD/CAE
CPU-201 Unit for MP3200 JEPMC CP3201-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE \|	CAD/CAE
Power Supply 100 - 200 VAC Input, MP3200iec JEPMC PSA3012-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE \|	CAD/CAE
Replacement Power Supply Side Cover for MP3300iec JEPMC OP3001-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE \|	CAD/CAE
Power Supply 24 VDC Input, MP3200iec JEPMC PSD3012-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE \|	CAD/CAE
EPLAN Makros MPiec MP2300Siec, MP23100iec, MP3200iec, Base Units, CPUs, IO Options, Power Supply Units, EPLAN \|	EPLAN
YASKAWA MP3300iec Machine Controller Hardware Manual PMC-U-MP33004, PMC-U-MP33008, PMC-U-MP33020, PMC-U-MP33104, PMC-U-MP33108, PMC-U-MP33120, PMC-U-MP33320, PMC-U-MP33332, PMC-U-MP33420, PMC-U-MP33432, PMC-U-MP33532, PMC-U-MP33562, PMC-U-MP33632, PMC-U-MP33662, PMC-U-MP33320-RBT, PMC-U-MP33532-RBT, PMC-U-MP33420-RBT, PMC-U-MP33632-RBT, Manual No. YAI-SIA-IEC-7, Published Dec 2022 Technical documentation \| engelska	Technical documentation	engelska
Machine Controller MECHATROLINK-Ⅲ Equipment Series \| EU and UK Declaration of Conformity Machine Controller MECHATROLINK-Ⅲ Equipment Series JEPMC-MT model JEPMC-MT*****-E JEPMC-GW model JEPMC-GW***-E JAMSC- model JAMSC-******** DoC-No. 900-213-350 issued July 25th, 2022 Certification \| engelska	Certification	engelska
Declaration of Conformity MP3000iec Series MP3200iec, MP3300iec, Document No. DOC_MP3xxxiec Published May 2017 Certification \|	Certification
Machine Controller MP3000 Series \| EU and UK Declaration of Conformity Machine Controller MP3000 Series, Model MP3200 model JEPMC-********** MP3300 model JAPMC-CP33***** MP3300 model JAPMC-RM3301-E MP3300 model JAPMC-SF2300-E MP3300 model JAPMC-MC23*-E MP3300 model JAPMC-CM23*-E MP3300 model JEPMC-BU33***** DoC-No. 900-212-255 issued July 25th, 2022 Certification \| engelska	Certification	engelska

Fyll i vad du söker efter Här

Links la quick

MP3300iec

Översikt

Teknisk data

Nerladdningar

Relaterade case studies

Long-term relationship with Visser Horti Systems

MP3300iec RBT machine controller optimizes baking process

Masks "made in Germany"

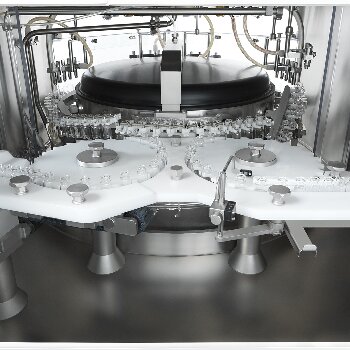

Efficiency and sustainability of an aseptic filling line of vials and bottles
